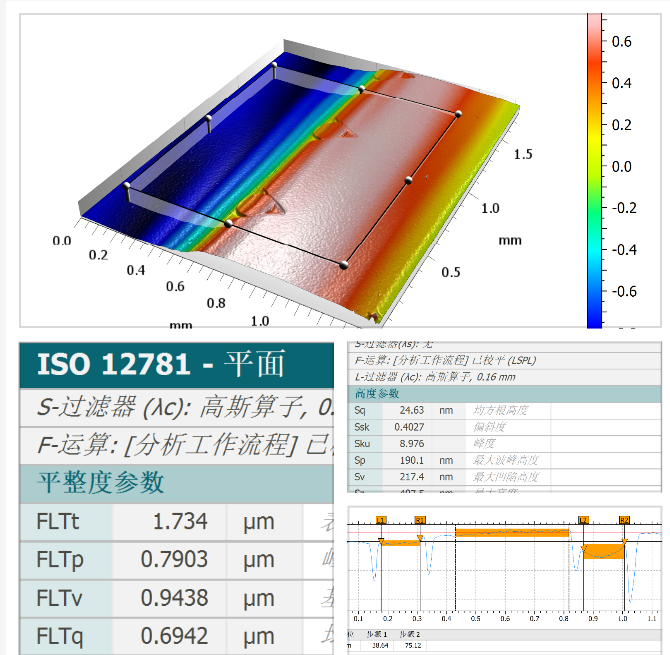

光纤阵列单元 (FAU) 端面粗糙度和平面检测

在光通信及硅光子集成领域，FAU 作为连接光纤与光波导器件的关键接口，其端面质量直接决定了整个光路的性能。检测粗糙度（Roughness）与平面度（Flatness）主要基于以下五个维度的考量。

1. 最小化插入损耗 (Insertion Loss)
光信号在通过 FAU 端面进入芯片（如 PIC 或 PLC）时，任何界面的微观缺陷都会导致能量损失。
-散射效应：较高的粗糙度意味着表面布满微观凸起，光线射向这些区域时会产生漫反射和散射。
-失配误差：平面度不佳（如存在翘曲或斜度误差）会导致光束中心轴线偏移，造成模场直径（MFD）失配。

2. 提升回波损耗 (Return Loss) 性能
回波损耗反映了端面对光的反射程度。
-反射控制：理想的平面和极低的粗糙度能确保光波平滑穿过界面。若表面不平整，光会在空气间隙或不平整界面处发生杂乱反射，产生回波信号，干扰前端的高速调制光源。

3. 实现高精度的物理对接 (Physical Contact)
- 消除空气隙 (Air Gap)：如果平面度差，FAU 与芯片之间会形成不均匀的空气间隙。由于空气与石英的折射率不同，微小间隙会导致多光束干涉（Fabry-Perot 效应），造成功率剧烈波动。
-机械应力分布：平整的端面能确保对接压力均匀分布，防止局部应力过大导致昂贵的硅光芯片破裂。

4. 确保封装的可靠性与长期稳定性
-胶层一致性：优异的平面度确保了粘接胶层的厚度均匀。在环境温度循环（TC）测试中，热膨胀系数（CTE）的差异会引起非均匀的热应力。
- 清洁度：低粗糙度表面不容易附着微尘，更有利于端面的精密清洗。

5. 满足行业标准与自动化生产需求
- 量化评价：行业标准（如 Telcordia GR-1209/1221）对端面几何参数有严格定义。
-视觉对准：自动化耦合设备依赖端面的清晰视觉特征进行找正。如果粗糙度过高，图像对比度会变差。
